Questão de Engenharia Mecânica — Resistência dos Materiais — FGV 2024

Engenharia MecânicaResistência dos Materiais
Código
fg163096
Banca
FGV
Órgão
TCE PA
Ano
2024
Cargo
Aud CE (TCE-PA)

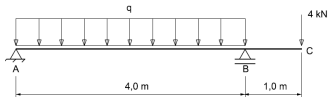

A figura a seguir apresenta uma viga biapoiada com um trecho em balanço.



Imagem associada para resolução da questão

Considerando que a viga possui seção transversal quadrada de lado 10cm e a carga q é igual a 5kN/m, a máxima tensão normal nessa viga vale

  1. A24,0MPa.
  2. B24,3MPa.
  3. C48,0MPa.
  4. D48,6MPa.
  5. E72,0MPa.
Revelar gabarito e comentário

GabaritoD — 48,6MPa.
