Questão de Engenharia Mecânica — Máquinas Térmicas e Instalações Pertinentes — FGV 2024

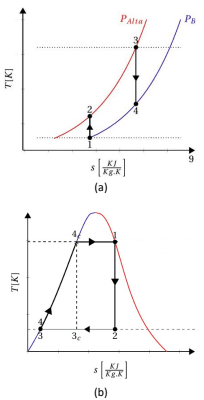

As figuras a seguir apresentam dois ciclos termodinâmicos ideais, baseando-se em diagramas T-s. Os ciclos (a) e (b) são utilizados para descrever o funcionamento de, respectivamente,

1. Aturbinas a gás e turbinas a vapor.
2. Bturbinas a vapor e turbinas a gás.
3. Cturbinas a gás e motores à combustão.
4. Dmotores à combustão e turbinas a gás.
5. Eturbinas a vapor e motores à combustão.
