Questão de Engenharia Mecânica — Estática — FGV 2024

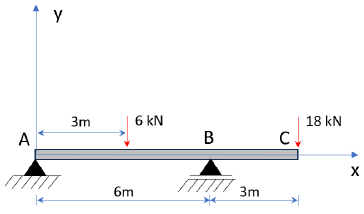

Na viga ABC mostrada na figura a seguir, o apoio no ponto A é do tipo pino, e no ponto B existe um apoio simples. Duas cargas, sendo uma de 6 kN e outra de 18 kN, são aplicadas no meio do vão AB e na extremidade em C, respectivamente. Considerando o sistema de eixos apresentado, o momento fletor (esforço interno) Mz em uma seção definida por x = 5m é dado por:

1. A- 60 kN.m;
2. B- 42 kN.m;
3. C+18 kN.m;
4. D+42 kN.m;
5. E+72 kN.m.
