Questão de Engenharia Mecânica — Cinemática e Dinâmica de Mecanismos — FGV 2024

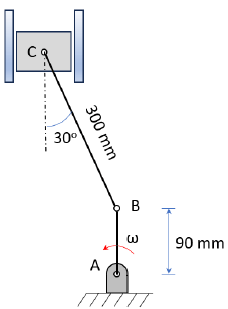

Na figura a seguir, a manivela AB, que tem comprimento de 90 mm, gira com velocidade angular de 60 rpm no sentido anti-horário. A biela BC, de comprimento 300 mm, aciona um pistão que se move sempre verticalmente. No instante mostrado, a manivela encontra-se na posição vertical e a biela forma um ângulo de 30 o com a vertical. Sabendo que o seno de 30º é igual a 0,5 e aproximando o cosseno de 30º para 0,9, a velocidade do ponto C, expressa com três algarismos significativos, é:

1. A157 mm/s;
2. B170 mm/s;
3. C314 mm/s;
4. D565 mm/s;
5. E628 mm/s.
