Questão de Gestão de Projetos (PMBOK) — Diagrama de Redes, PERT, CPM e MDP — FGV 2024

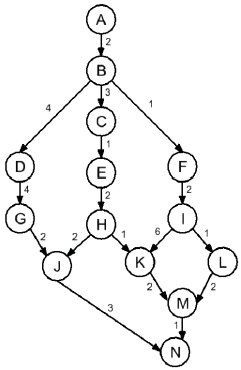

A figura a seguir apresenta a rede PERT/CPM de uma obra, que consiste das atividades identificadas pelas letras A a N. Nessa rede, o caminho crítico é definido pela sequência de etapas:

1. AA-B-D-G-J-N;
2. BA-B-C-E-H-J-N;
3. CA-B-F-I-K-M-N;
4. DA-B-F-I-L-M-N;
5. EA-B-C-E-H-K-M-N.
