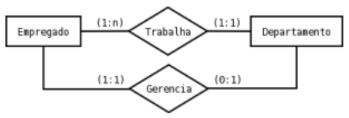

O Diagrama Entidade-Relacionamento abaixo foi criado utilizando a notação de Peter Chen:
Considere as afirmativas acerca deste diagrama e do modelo Entidade-Relacionamento:
I. No diagrama acima os losangos denominados ‘Trabalha’ e ‘Gerencia’ são denominados de Entidades do modelo;
II. A notação das cardinalidades define seus valores na forma (mínima, máxima);
III. O Modelo Entidade-Relacionamento permite associar atributos tanto a entidades como a relacionamentos.
Está correto apenas o que se afirma em
AI.
BII e III.
CI e III.
DII.
EIII.
Revelar gabarito e comentário▾
GabaritoB — II e III.
Comentário gerado por IA. É um apoio ao estudo, ancorado em fontes, mas pode conter imprecisões — confira sempre na fonte oficial (lei, súmula, edital e gabarito da banca). Encontrou um erro? Use “Reportar”.
Modelo Entidade-Relacionamento (MER) e a Notação de Peter Chen
Gabarito: letra B — estão corretos apenas os itens II e III. O item I erra ao chamar os losangos 'Trabalha' e 'Gerencia' de entidades, quando, na notação de Peter Chen, o losango representa o relacionamento (a entidade é o retângulo). Os itens II e III estão corretos: a cardinalidade é expressa na forma (mínima, máxima) e o MER permite associar atributos tanto a entidades quanto a relacionamentos.
O Modelo Entidade-Relacionamento (MER) é um modelo conceitual, de alto nível, que descreve os dados de um domínio de negócio de forma abstrata, independente de hardware ou software. Ele é representado graficamente pelo Diagrama Entidade-Relacionamento (DER), que utiliza a notação de Peter Chen. Nessa notação, cada símbolo tem um significado específico: o retângulo representa uma entidade (um objeto ou conceito do mundo real, como FUNCIONARIO ou DEPARTAMENTO); o losango representa um relacionamento (a associação entre entidades, como TRABALHA ou GERENCIA); e a elipse (ou círculo) representa um atributo (uma propriedade ou característica de uma entidade ou relacionamento).
A cardinalidade em um relacionamento define quantas ocorrências de uma entidade podem estar associadas a ocorrências de outra entidade. Na notação de Peter Chen, a cardinalidade é representada por um par de valores (mínima, máxima), colocados ao lado de cada entidade participante do relacionamento. A cardinalidade mínima indica se a participação é obrigatória (mínimo 1) ou opcional (mínimo 0). A cardinalidade máxima indica se uma entidade pode se relacionar com no máximo uma ocorrência (máximo 1) ou com várias (máximo N ou M). Por exemplo, em um relacionamento 'POSSUI' entre DEPARTAMENTO e FUNCIONARIO, a cardinalidade (1,1) do lado de DEPARTAMENTO indica que cada funcionário pertence a exatamente um departamento, enquanto (1,N) do lado de FUNCIONARIO indica que um departamento pode ter vários funcionários.
Os atributos são usados para descrever as propriedades de uma entidade ou de um relacionamento. Embora seja mais comum associar atributos a entidades (como Nome, CPF para a entidade FUNCIONARIO), o modelo ER também permite que atributos sejam associados a relacionamentos. Isso é útil quando a característica pertence à associação em si, e não a uma das entidades envolvidas. Por exemplo, em um relacionamento 'TRABALHA' entre FUNCIONARIO e PROJETO, o atributo 'data_inicio' ou 'carga_horaria' descreve a participação do funcionário no projeto, não sendo uma propriedade exclusiva do funcionário nem do projeto. Essa flexibilidade é um dos pontos fortes do modelo conceitual.
A banca explora aqui a confusão clássica entre os símbolos do DER. O candidato que não domina a notação de Peter Chen tende a achar que qualquer figura geométrica no diagrama é uma 'entidade'. A pegadinha está exatamente no item I, que troca o losango (relacionamento) por entidade. Guarde o mapa dos símbolos: retângulo = entidade, losango = relacionamento, elipse = atributo. É nessa distinção que as alternativas se separam.
Critério
Losango (Trabalha/Gerencia)
Retângulo (Entidade)
Elipse (Atributo)
Papel no DER (notação Chen)
Relacionamento entre entidades
Entidade (objeto/conceito do mundo real)
Propriedade de entidade ou relacionamento
Exemplo no diagrama
TRABALHA, GERENCIA
FUNCIONARIO, DEPARTAMENTO
Nome, CPF, data_inicio
Pode receber atributos?
Sim (ex.: data_inicio em TRABALHA)
Sim (ex.: Nome, CPF)
Não (é o próprio atributo)
Cardinalidade associada
Sim — expressa como (mínima, máxima)
Não diretamente — participa do relacionamento
Não
Item I — ❌ Incorreto
O item afirma que os losangos 'Trabalha' e 'Gerencia' são denominados de Entidades do modelo. Isso está errado. Na notação de Peter Chen, o losango representa o relacionamento entre entidades. A entidade é representada por um retângulo. Portanto, o item I está incorreto.
Item II — ✅ Correto
O item afirma que a notação das cardinalidades define seus valores na forma (mínima, máxima). Isso está correto. Na notação de Peter Chen, a cardinalidade é representada por um par de valores, como (0,1), (1,1), (1,N), (0,N), onde o primeiro valor é a cardinalidade mínima e o segundo é a cardinalidade máxima. O item II está correto.
Item III — ✅ Correto
O item afirma que o Modelo Entidade-Relacionamento permite associar atributos tanto a entidades como a relacionamentos. Isso está correto. Atributos descrevem propriedades de entidades, mas também podem descrever propriedades de um relacionamento. Por exemplo, em um relacionamento 'TRABALHA' entre FUNCIONARIO e PROJETO, o atributo 'data_inicio' descreve a associação, não a entidade em si. O item III está correto.
Conclusão: Corretos: II e III → portanto a alternativa é a letra B.
