Questão de Engenharia Civil — Mecânica dos Fluidos (Hidroestática, Hidrodinâmica, Regime de Escoamento) — FGV 2025

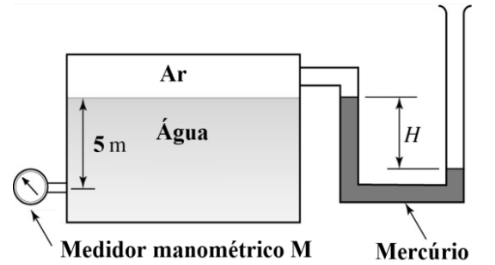

A Figura a seguir mostra um reservatório fechado sobre pressão, no qual foi instalado um medidor de pressão manométrica e um manômetro em U contendo mercúrio. Uma das extremidades do manômetro está conectada no reservatório e a outra é aberta para a atmosfera. A superfície da água e a interface esquerda do mercúrio no manômetro encontram-se no mesmo plano horizontal.   Sabe-se que o peso específico da água é 9810 N/m3, que a densidade relativa do mercúrio é 13,6 e que a densidade relativa do ar é 0,0013. Se a altura H do manômetro em U é de 20 cm, a pressão lida no medidor manométrico M é de

1. A13,73 kPa.
2. B16,45 kPa.
3. C17,92 kPa.
4. D20,54 kPa.
5. E22,37 kPa.
