Questão de Engenharia Civil — Flambagem — FGV 2025

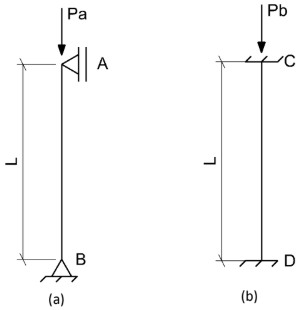

As figuras a seguir apresentam dos pilares geometricamente iguais e compostos pelo mesmo material submetidos a cargas axiais compressivas centradas.   Além disso, nesses pilares, os apoios A e B são respectivamente, do 1º e do 2º gêneros, enquanto os apoios C e D são do 3º gênero. Desse modo, a razão entre as cargas críticas de Euler dos pilares (a) e (b), isto é, Pa/Pb, vale

1. A0,25.
2. B0,50.
3. C0,75.
4. D2,00.
5. E4,00.
