Questão de Engenharia Civil — Vigas — FGV 2025

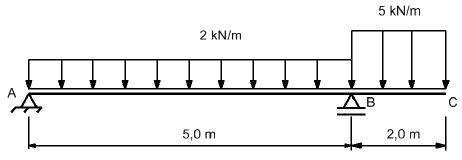

A figura a seguir apresenta uma viga biapoiada com um apoio do 2º gênero em A e um apoio do 1º gênero em B. A viga é solicitada por uma carga uniformemente distribuída de 2 kN/m no vão AB e uma carga, também uniformemente distribuída, de 5 kN/m no vão em balanço BC. Nessa viga, o máximo momento fletor que traciona suas fibras inferiores vale

1. A2,25 kNm.
2. B3,75 kNm.
3. C4,50 kNm.
4. D9,00 kNm.
5. E10,00 kNm.
