Questão de Engenharia Civil — Dimensionamento de Estruturas de Concreto Armado — FGV 2025
Engenharia CivilDimensionamento de Estruturas de Concreto Armado
- Código
- fg166848
- Banca
- FGV
- Órgão
- DPE RO
- Ano
- 2025
- Cargo
- ADP ( )

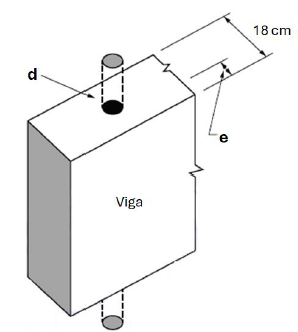

A figura a seguir apresenta uma viga de concreto armado com largura de 18 cm, transpassada por uma tubulação.
Sabendo que o cobrimento nessa viga é de 2,5 cm, o máximo diâmetro “d” da tubulação e o afastamento mínimo e em relação à face mais próxima da viga, considerando a viabilidade estrutural da execução da passagem da tubulação, valem, respectivamente,
- A4,0 cm e 5,0 cm.
- B4,0 cm e 6,0 cm.
- C5,0 cm e 5,0 cm.
- D6,0 cm e 5,0 cm.
- E6,0 cm e 6,0 cm.
