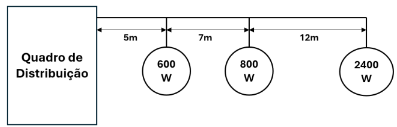

Observe o quadro de distribuição a seguir, ao qual estão conectadas três fontes de carga, que podem atuar simultaneamente.
O conduto que conecta essas cargas ao quadro de distribuição deve ser dimensionado adequadamente, utilizando os valores indicados na tabela a seguir.
Soma das Potências em Watts x Distância em Metros
| Conduto | Queda de tensão (%) | ||||
| mm2 | 1 | 2 | 3 | 4 | 5 |
| 1,5 | 7 016 | 14 032 | 21 048 | 28 064 | 35 081 |
| 2,5 | 11 694 | 23 387 | 35 081 | 46 774 | 58 468 |
| 4 | 18 710 | 37 419 | 56 129 | 74 839 | 93 548 |
| 6 | 28 064 | 56 129 | 84 193 | 112 258 | 140 322 |
| 10 | 45 774 | 93 548 | 140 322 | 187 096 | 233 871 |
| 15 | 74 839 | 149 677 | 224 516 | 299 354 | 374 193 |
| 25 | 116 935 | 233 871 | 350 806 | 467 741 | 584 676 |
Para um valor de queda de tensão de 2%, o fio de menor seção que pode ser empregado é o de:
- A1,5 mm2.
- B2,5 mm2.
- C4 mm2.
- D6 mm2.
- E10 mm2.
