Questão de Engenharia Civil — Outros Assuntos de Engenharia Civil — FGV 2025

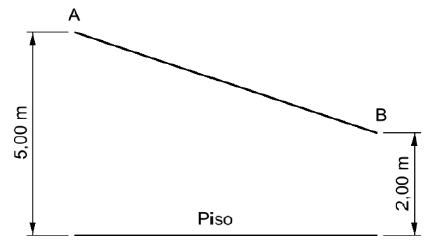

A figura a seguir ilustra um trecho de tubulação que conduz água do ponto A para o ponto B. No ponto A, a área da seção transversal do tubo é de 100 cm2.   No ponto A, a pressão é de 0,500 kgf/cm2 e a área da seção transversal do tubo é de 100 cm2. No ponto B, a pressão é de 0,665 kgf/cm2. Sabe-se, ainda, que a velocidade da água no ponto B é o dobro da velocidade no ponto A. Assim, considerando a tabela a seguir, a vazão no ponto B é de:

1. A20 L/s.
2. B30 L/s.
3. C40 L/s.
4. D50 L/s.
5. E60 L/s.
