Questão de Engenharia Civil — Vigas — FGV 2025

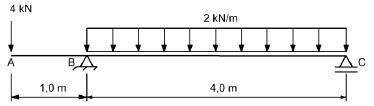

A figura a seguir apresenta uma viga biapoiada com um trecho em balanço. Sabe-se que essa viga possui seção transversal quadrada de lado 10 cm. Assim, a máxima tensão normal de flexão na seção transversal localizada no meio do vão BC vale:

1. A12 MPa
2. B24 MPa
3. C36 MPa
4. D48 MPa
5. E60 MPa
