Questão de Engenharia Civil — Drenagem (Obras Rodoviárias) — FGV 2025

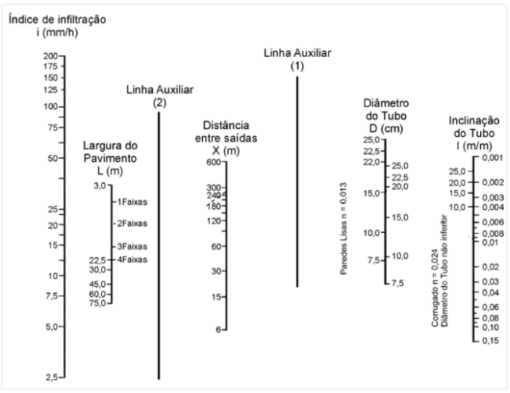

A figura a seguir mostra um nomograma para determinação da seção de vazão de um dreno longitudinal de uma estrada. Os dados de projeto para esse dreno são mostrados a seguir:   • Distância entre saídas: 240 m; • Inclinação do tubo: 1 cm/m; • Índice de infiltração: 25 mm/h; • Largura do pavimento: 2 faixas.   Com base nessas informações, assinale a opção que indica o diâmetro mais adequado a ser aplicado para o tubo.

1. A10,0 cm.
2. B15,0 cm.
3. C20,0 cm.
4. D22,5 cm.
5. E25,0 cm.
