Questão de Engenharia Elétrica — Motores Trifásicos de Indução — FGV 2025

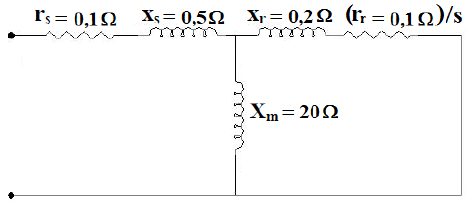

O esquema abaixo apresenta o modelo de um motor de indução: A sua impedância equivalente na partida desse motor é dada pela expressão:

1. A$Z_{eq} = 01 + j0,5 + \frac{(j5,0-4)}{0,1 + j20,2}$
2. B$Z_{eq} = 0,1 + j0,5 + \frac{(j2,0-2)}{0,1 + j20,2}$
3. C$Z_{eq} = 0,1 + j0,5 + \frac{(j2,0 - 4)}{0,1 + j20,2}$
4. D$Z_{eq} = 0,2 + j0,5 + \frac{(j2,0 -4)}{0,1 + j20,2}$
5. E$Z_{eq} = 0,1 + j0,2 + \frac{(j2,0 -4)}{0,1 + j20,2}$
