Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — FGV 2025

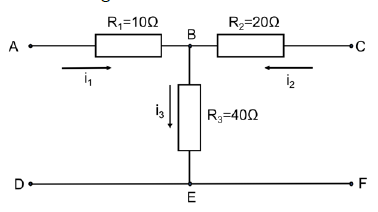

Ao analisar um circuito com a configuração apresentada na figura a seguir, um engenheiro colocou uma bateria de 10 V na extremidade AD e outra de 20 V na extremidade CF, com as polaridades de modo que o sentido convencional das correntes fosse o indicado na figura.   Com esse arranjo, a corrente medida pelo engenheiro no ramo BE foi de aproximadamente

1. A140 mA
2. B290 mA
3. C430 mA
4. D-140 mA
5. E-290 mA
