Questão de Física — Carga e Corrente Elétrica. Circuito de Uma Única Malha e Seus Componentes. — FGV 2025

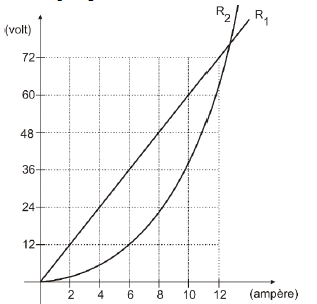

A figura a seguir representa as características de tensão – corrente de dois resistores R1 e R2.  Para alimentá-los, dispõe-se de um gerador ideal (isto é, de resistência interna desprezível). Eles podem ser ligados ao gerador como ilustram os esquemas a seguir. Suponha desprezíveis as resistências dos fios de ligação e considere o amperímetro ideal. Quando eles estão ligados como ilustra o esquema (I), o amperímetro indica 6 A. Já quando eles estão ligados, como ilustra o esquema (II), o amperímetro indica

1. A12 A.
2. B14 A.
3. C16 A.
4. D18 A.
5. E20 A.
