Questão de Física — Circuitos com Várias Malhas. Ponte de Wheatstone. Regras de Kirchhoff. — FGV 2025

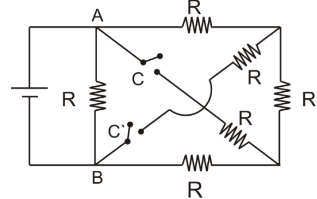

No circuito esquematizado na figura todos os resistores têm a mesma resistência R = 12 Ω. C e C` são duas chaves (interruptores). A resistência equivalente entre A e B com ambas as chaves fechadas é

1. A12 Ω.
2. B9 Ω.
3. C7,5 Ω.
4. D6 Ω.
5. E4 Ω.
