Questão de Física — Circuitos Elétricos e Leis de Kirchhoff — FCM 2022
FísicaCircuitos Elétricos e Leis de Kirchhoff
- Código
- gp026383
- Banca
- FCM
- Órgão
- IF-BA
- Ano
- 2022
- Cargo
- Professor PEBTT - Física

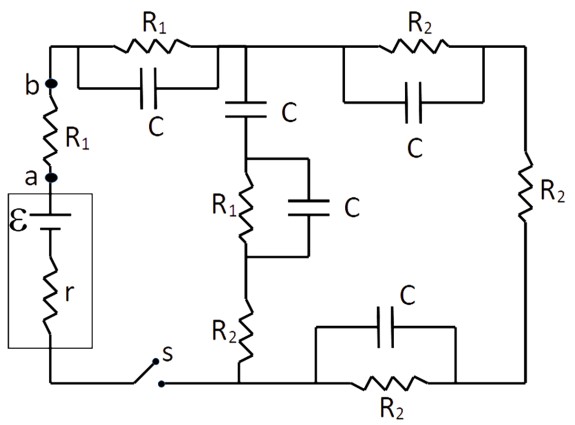

O Circuito RC da figura a seguir foi montado com umafonte de força eletromotriz de 100V, que possui uma resistência interna r = 5,0 Ω e ligado a outras resistênciase a capacitores, sendo R₁ = 10 Ω, R₂ = 20 Ω, e C = 4,0 μF.Os capacitores estão todos descarregados. A chave S éfechada bruscamente no instante t = 0.
Imediatamente após a chave S ser fechada a corrente no circuito foi calculada. Em seguida, calculou-se atensão na resistência da fonte (Vr em Volts), a potência dissipada (Pd em Watts) na resistência R₁ que estáentre os pontos “a” e “b” acima da fonte e a potênciaútil (Pu em Watts) do circuito.Os resultados Vr (V), Pd (W) e Pu (W), respectivamente, são
Imediatamente após a chave S ser fechada a corrente no circuito foi calculada. Em seguida, calculou-se atensão na resistência da fonte (Vr em Volts), a potência dissipada (Pd em Watts) na resistência R₁ que estáentre os pontos “a” e “b” acima da fonte e a potênciaútil (Pu em Watts) do circuito.Os resultados Vr (V), Pd (W) e Pu (W), respectivamente, são- A5 / 5 / 95.
- B10 / 20 / 180.
- C20 / 160 / 320.
- D53,3 / 884,5 / 1330.
- E100 / 400 / 1600.
