Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IV - UFG 2022

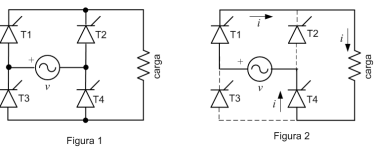

A figura 1 a seguir representa um retificador monofásicode onda completa a tiristor alimentando uma cargaresistiva. A fonte de alimentação é v = Vm sen(ωt). A figura2 mostra um dos quatro estágios de funcionamento doretificador. Nessa figura, as linhas cheias indicampassagem de corrente. O ângulo de disparo dos tiristoresé denominado α. O estágio de funcionamento mostrado na figura 2, no qualos tiristores T1 e T4 estão em condução, corresponde aointervalo

1. A0≤ωt<α
2. Bα≤ωt<π
3. Cπ≤ωt<π+α
4. Dπ+α≤ωt<2 π
