Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — IV - UFG 2022

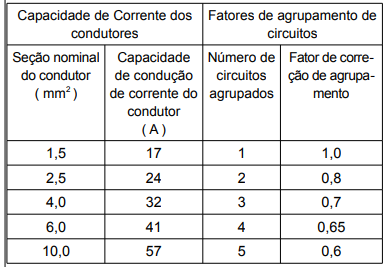

Um circuito monofásico, tensão eficaz de 220 V (tensãofase-neutro), alimenta uma carga de 4400 W em seusterminais. Os condutores têm isolação PVC, temperaturamáxima no condutor de 70oC e a temperatura ambiente de30oC. Os condutores deste circuito estão inseridos em umeletroduto de PVC embutido em alvenaria (maneira deinstalar B1). Em um trecho do eletroduto que transporta ocircuito da carga de 4400 W estão mais 2 (dois) circuitosmonofásicos. Dimensione os condutores do circuito pelocritério de capacidade de condução de corrente.A tabela a seguir mostra os dados de um condutor comisolação de PVC, temperatura de operação 70 ºC, maneira de instalar B1 e fatores de correção de agrupamento decircuitos. Tabela com capacidade de corrente, em ampères, para ométodo de referência B1 e fatores de correção deagrupamento (NBR 5410/2004). A seção transversal do condutor do circuito que alimenta acarga de 4400 W, utilizando o critério de capacidade decondução de corrente, vale

1. A2,5 mm².
2. B4,0 mm² .
3. C6,0 mm² .
4. D10,0 mm² .
