Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IV - UFG 2022
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- gp026474
- Banca
- IV - UFG
- Órgão
- Prefeitura de Goiânia - GO
- Ano
- 2022
- Cargo
- Analista em Obras e Urbanismo - Engenheiro Eletricista

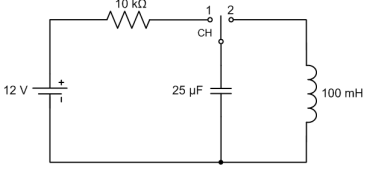

No circuito elétrico da figura a seguir, todos oscomponentes são ideais e a chave CH está, inicialmente,desligada.
Na primeira etapa de funcionamento do circuito, a chaveCH é colocada na posição 1, onde permanece até o finaldo regime transitório. Na segunda etapa, a chave CH étransferida da posição 1 para a posição 2. Após essasduas etapas, a forma de onda da corrente elétrica quecircula pelo indutor é uma
Na primeira etapa de funcionamento do circuito, a chaveCH é colocada na posição 1, onde permanece até o finaldo regime transitório. Na segunda etapa, a chave CH étransferida da posição 1 para a posição 2. Após essasduas etapas, a forma de onda da corrente elétrica quecircula pelo indutor é uma- Asenoide não amortecida com frequência aproximadade 100 Hz.
- Bexponencial decrescente com valor aproximado daconstante de tempo de 10 ms.
- Csenoide não amortecida com frequência aproximadade 632 Hz.
- Dexponencial decrescente com valor aproximado daconstante de tempo de 0,25 s.
