Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — UEG 2022

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
gp026525
Banca
UEG
Órgão
UEG
Ano
2022
Cargo
Técnico em Física

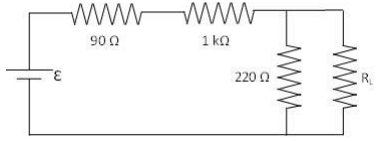

Para o circuito mostrado na figura a seguir, em que o valor da fonte é de ɛ = 12 V e se o resistor de 220 Ωestiver em curto circuito, determine o valor, aproximado, da diferença de potencial sobre o resistor de carga RL. Imagem associada para resolução da questão
  1. A0,0 V
  2. B12 V
  3. C24 V
  4. D3,73 mA
  5. E6,14 mA
Revelar gabarito e comentário

GabaritoA — 0,0 V

Link permanente: /questoes/gp026525
