Questão de Engenharia Elétrica — Análise de SEP — FCM 2022
Engenharia ElétricaAnálise de SEP
- Código
- gp026550
- Banca
- FCM
- Órgão
- IF-BA
- Ano
- 2022
- Cargo
- Professor PEBTT - Engenharia Elétrica

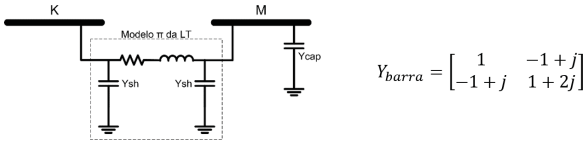

Um sistema elétrico de potência é representado na figura a seguir.
O sistema é constituído por dois barramentos conectados por uma linha de transmissão (LT) e um banco de capacitor conectado ao barramento M.Considerando-se que Ybarra seja matriz admitância nodal deste sistema, quais os possíveis valores de Ycap e Ysh,respectivamente?
O sistema é constituído por dois barramentos conectados por uma linha de transmissão (LT) e um banco de capacitor conectado ao barramento M.Considerando-se que Ybarra seja matriz admitância nodal deste sistema, quais os possíveis valores de Ycap e Ysh,respectivamente?- Aj e 2j.
- B2j e 4j.
- C4j e 2j.
- Dj e j.
- E2j e j.
