Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — FCM 2022
EletrotécnicaCircuitos Elétricos em Eletrotécnica
- Código
- gp035297
- Banca
- FCM
- Órgão
- IF-BA
- Ano
- 2022
- Cargo
- Professor PEBTT - Eletromecânica

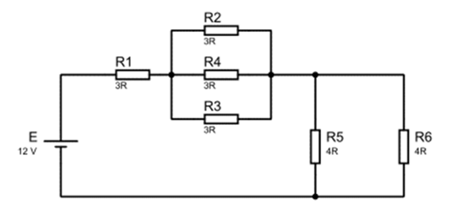

Observe a figura a seguir.
Com base na figura, é correto afirmar que a resistência equivalente, a corrente equivalente, a queda de tensãono resistor 5 e a corrente no resistor 6 são, respectivamente,
Com base na figura, é correto afirmar que a resistência equivalente, a corrente equivalente, a queda de tensãono resistor 5 e a corrente no resistor 6 são, respectivamente,- A6Ω, 2A, 4V, 1A.
- B3Ω, 2A, 1V, 4A.
- C2Ω, 6A, 4V, 1A.
- D2Ω, 3A, 1V, 4A.
- E12Ω, 4A, 2V, 8A.
