Questão de Engenharia Ambiental e Sanitária — Recursos Hídricos — FCM 2022

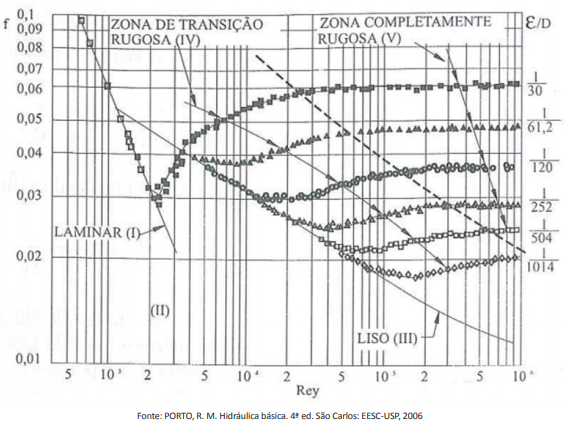

Para o cálculo de perda de carga em uma adutora ou sistema de tubulações, uma das variáveis utilizadas é o fator de atrito, comumente representado pela letra f, que pode ser determinado matematicamente por equaçõescomo a de Swamee – Jain (1976), Colebrook e White (1993) e Swamee (1993), podendo ainda ser determinadode forma prática através de diagramas como o de J. Nikuradse (1933), apresentado na figura a seguir. Em relação ao diagrama, julgue as afirmações seguintes como verdadeiras (V) ou falsas (F). ( ) Na região I, escoamento laminar, o fator de atrito independe da rugosidade devido ao efeito da subcamadalimite laminar. ( ) Na região II, o fator de atrito é determinado em função da relação entre rugosidade/diâmetro. ( ) Na região III, curva dos tubos lisos, o fator de atrito só depende do número de Reynolds.( ) Na região IV, região de transição entre os escoamentos liso e rugoso, o fator de atrito depende unicamenteda rugosidade relativa. ( ) Na região V, curva de escoamento rugoso, o fator de atrito só depende da rugosidade relativa. De acordo com as afirmações, a sequência correta é

1. AV, V, V, V, F.
2. BV, F, V, V, V.
3. CV, F, V, F, V.
4. DF, F, V, V, V.
5. EF, V, V, F, V.
