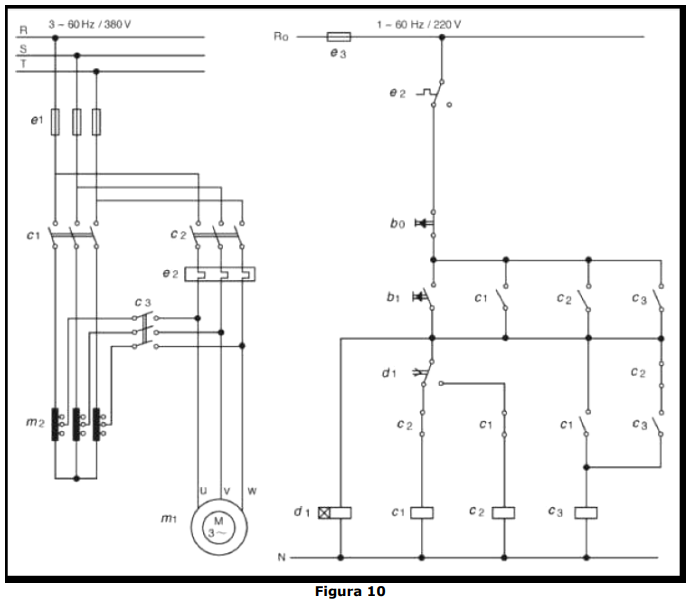

A Figura 10 apresenta o diagrama de partida automática de motores comautotransformador.
O diagrama de força está à esquerda, e o diagrama de acionamento e controle está à direita. Ordene as etapas abaixo, de modo a descrever a sequência de partida realizada pelo circuito de acionamento.( ) Na partida, aciona-se o botão b1, que energiza a bobina da contatora C1, e o temporizador de retardo d1.( ) Decorrido o tempo do temporizador, a chave d1 é acionada e realiza a comutação do circuito, energizando a bobina da contatora C2 que fecha a chave C2 e desenergiza as bobinas das contatoras C1 e C3.( ) A chave C1 fecha e energiza a bobina da contatora C3, que fecha a chave C3.( ) Com as chaves C1 e C3 fechadas, o motor parte com a tensão reduzida dos autotransformadores m2.A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
O diagrama de força está à esquerda, e o diagrama de acionamento e controle está à direita. Ordene as etapas abaixo, de modo a descrever a sequência de partida realizada pelo circuito de acionamento.( ) Na partida, aciona-se o botão b1, que energiza a bobina da contatora C1, e o temporizador de retardo d1.( ) Decorrido o tempo do temporizador, a chave d1 é acionada e realiza a comutação do circuito, energizando a bobina da contatora C2 que fecha a chave C2 e desenergiza as bobinas das contatoras C1 e C3.( ) A chave C1 fecha e energiza a bobina da contatora C3, que fecha a chave C3.( ) Com as chaves C1 e C3 fechadas, o motor parte com a tensão reduzida dos autotransformadores m2.A ordem correta de preenchimento dos parênteses, de cima para baixo, é:- A1 – 2 – 3 – 4 – 5.
- B1 – 3 – 5 – 2 – 4.
- C2 – 5 – 4 – 3 – 1.
- D3 – 4 – 5 – 1 – 2.
- E5 – 2 – 1 – 4 – 3.
