Questão de Engenharia Civil — Estruturas — FCM 2022
Engenharia CivilEstruturas
- Código
- gp041876
- Banca
- FCM
- Órgão
- IF-BA
- Ano
- 2022
- Cargo
- Professor PEBTT - Engenharia Civil

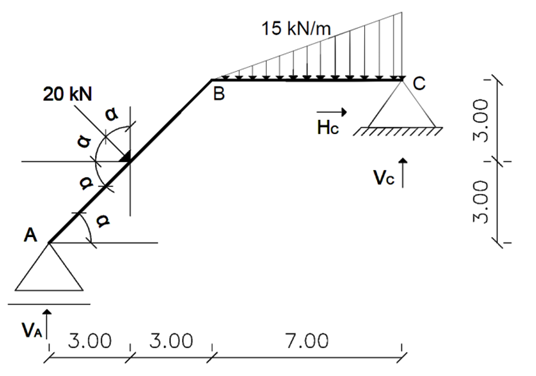

Observe a figura a seguir
Considerando-se a estrutura ABC, com medidas em metros, analise as afirmações sobre os esforços atuantes naestrutura. Cos α =4/5Sen α =3/5I – Hc= −12kN II – VA ≅ 14,95 kNIII – VC ≅ 49,55 kN Está correto apenas o que se afirma em
Considerando-se a estrutura ABC, com medidas em metros, analise as afirmações sobre os esforços atuantes naestrutura. Cos α =4/5Sen α =3/5I – Hc= −12kN II – VA ≅ 14,95 kNIII – VC ≅ 49,55 kN Está correto apenas o que se afirma em- AI.
- BIII.
- CI e III.
- DII e III.
- EI, II e III.
