Questão de Eletrotécnica — Instalações Elétricas em Eletrotécnica — FUNDATEC 2021
EletrotécnicaInstalações Elétricas em Eletrotécnica
- Código
- gp043698
- Banca
- FUNDATEC
- Órgão
- GHC-RS
- Ano
- 2021
- Cargo
- Técnico de Manutenção (Eletrotécnico)

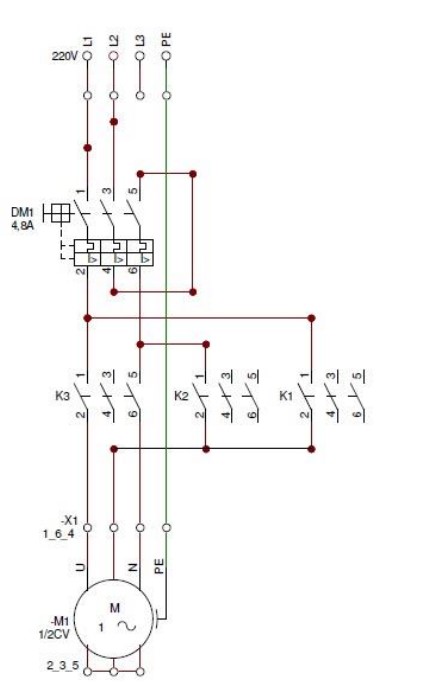

A figura abaixo (extraída de http://comandoseletricosii.blogspot.com/ e editada)apresenta um diagrama elétrico. Assinale a alternativa INCORRETA, referente ao diagramaapresentado.
- AO diagrama apresenta a ligação de um motor.
- BO diagrama apresenta dispositivos de proteção e de manobra.
- CO consumo nominal do circuito é de 4,8 A.
- DO diagrama se refere a uma instalação monofásica.
- EK1, K2 e K3 representam contatoras.
