Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — VUNESP 2026

EletrotécnicaCircuitos Elétricos em Eletrotécnica
Código
gp044077
Banca
VUNESP
Órgão
Prefeitura de Tremembé - SP
Ano
2026
Cargo
Engenheiro Eletricista

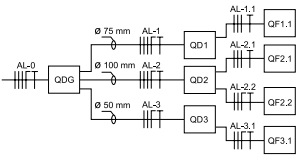

Considere o diagrama unifilar da instalação apresentando os quadros de distribuição. A tensão da instalaçãoé 220/127 V. Imagem associada para resolução da questão É correto afirmar que
  1. Ao quadro QF3.1 pode possuir circuitos trifásicos.
  2. Bo quadro QF2.1 pode possuir circuitos de 127 V.
  3. Co quadro QD3 não permite circuitos bifásicos comtensão de 220 V.
  4. Do quadro QD1 permite circuitos monofásicos, bifásicos e trifásicos.
  5. Eo quadro QF1.1 permite circuitos monofásicos, bifásicos e trifásicos.
Revelar gabarito e comentário

GabaritoD — o quadro QD1 permite circuitos monofásicos, bifásicos e trifásicos.

Link permanente: /questoes/gp044077
