Questão de Engenharia Hidráulica — Sistemas de Abastecimento e Tratamento de Água — FCM 2022
Engenharia HidráulicaSistemas de Abastecimento e Tratamento de Água
- Código
- gp045627
- Banca
- FCM
- Órgão
- IF-BA
- Ano
- 2022
- Cargo
- Professor PEBTT - Engenharia Sanitária e Ambiental

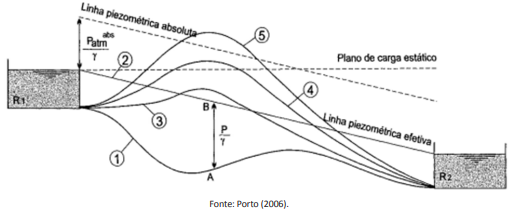

O traçado das adutoras geralmente é definido com base em critérios técnicos e econômicos devendo, por isso,a sua concepção ser realizada com o auxilio de levantamentos topográficos, geotécnicos e inspeção de campo.Tendo em vista a topografia dos terrenos onde as adutoras serão instaladas e o regime de operação, comumentecinco perfis de traçados podem ser estabelecidos, conforme a figura a seguir.
Sobre os perfis das adutoras, analise a figura e as afirmações seguintes.I - No perfil (1) a tubulação está totalmente abaixo da linha piezométrica efetiva; assim, a carga de pressão reinante na tubulação, correspondente ao segmento AB, é superior à pressão atmosférica em todo o seu perfil,tratando-se, portanto, de um escoamento forçado. II - O perfil (2) coincide com a linha piezométrica efetiva; por conseguinte, o conduto tem trechos com escoamento livre e trechos com escoamento forçado, com pressão na superfície igual à atmosférica.III - No perfil (3) o conduto corta a linha piezométrica efetiva; consequentemente, o trecho da tubulação situadoacima dessa linha fica sujeito a pressões inferiores à atmosférica, podendo ocasionar a entrada de ar e a contaminação da água, pela possibilidade de sucção, apresentando vazão real menor que a vazão projetada, podendoser adotada, nesse caso, uma caixa de passagem.IV - No perfil (4) o conduto corta o plano de carga estático, além de cortar a linha piezométrica efetiva. Nessecaso, a água não atinge naturalmente o trecho situado acima do nível de água no reservatório R1 e o escoamentosó é possível após o enchimento da tubulação. O trecho situado acima da linha piezométrica efetiva denomina-se escorva. V - No perfil (5) o conduto corta a linha piezométrica absoluta, sendo, portanto, impossível o escoamento porgravidade. É correto apenas o que se afirma em
Sobre os perfis das adutoras, analise a figura e as afirmações seguintes.I - No perfil (1) a tubulação está totalmente abaixo da linha piezométrica efetiva; assim, a carga de pressão reinante na tubulação, correspondente ao segmento AB, é superior à pressão atmosférica em todo o seu perfil,tratando-se, portanto, de um escoamento forçado. II - O perfil (2) coincide com a linha piezométrica efetiva; por conseguinte, o conduto tem trechos com escoamento livre e trechos com escoamento forçado, com pressão na superfície igual à atmosférica.III - No perfil (3) o conduto corta a linha piezométrica efetiva; consequentemente, o trecho da tubulação situadoacima dessa linha fica sujeito a pressões inferiores à atmosférica, podendo ocasionar a entrada de ar e a contaminação da água, pela possibilidade de sucção, apresentando vazão real menor que a vazão projetada, podendoser adotada, nesse caso, uma caixa de passagem.IV - No perfil (4) o conduto corta o plano de carga estático, além de cortar a linha piezométrica efetiva. Nessecaso, a água não atinge naturalmente o trecho situado acima do nível de água no reservatório R1 e o escoamentosó é possível após o enchimento da tubulação. O trecho situado acima da linha piezométrica efetiva denomina-se escorva. V - No perfil (5) o conduto corta a linha piezométrica absoluta, sendo, portanto, impossível o escoamento porgravidade. É correto apenas o que se afirma em- AI, II e IV.
- BII, III e IV.
- CI, III e V.
- DII, IV e V.
- EI, IV e V.
