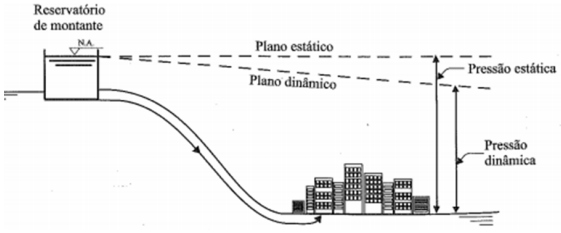

A figura a seguir representa uma cidade abastecida por um reservatório de montante com nível de água na cotade 550 m.
Fonte: TSUTIYA, M. T. Abastecimento de água. São Paulo: Departamento de Engenharia Hidráulica e Sanitária da Escola Politécnica da Universidade de São Paulo, 2004. 643 p. A rede da cidade apresenta extensão de 5 km até o final da rede que se encontra na cota de 510 m. Ela foi projetada para o transporte de uma vazão de 238 L/s. Em um levantamento de dados sobre a situação vidente foi determinado que a perda de carga singular na rede é da ordem de 5 m e que a mesma foi construída em PVC. Considerando-se uma equação da resistência ao escoamento na forma J = r.Qn e sabendo-se que r foi determinado como 0,004, levando-se em conta a equação universal para cálculo da resistência ao escoamento, a pressão dinâmica na rede, em metros de coluna d'água, é de
Fonte: TSUTIYA, M. T. Abastecimento de água. São Paulo: Departamento de Engenharia Hidráulica e Sanitária da Escola Politécnica da Universidade de São Paulo, 2004. 643 p. A rede da cidade apresenta extensão de 5 km até o final da rede que se encontra na cota de 510 m. Ela foi projetada para o transporte de uma vazão de 238 L/s. Em um levantamento de dados sobre a situação vidente foi determinado que a perda de carga singular na rede é da ordem de 5 m e que a mesma foi construída em PVC. Considerando-se uma equação da resistência ao escoamento na forma J = r.Qn e sabendo-se que r foi determinado como 0,004, levando-se em conta a equação universal para cálculo da resistência ao escoamento, a pressão dinâmica na rede, em metros de coluna d'água, é de- A35.
- B34.
- C40.
- D39.
- E38.
