Questão de Eletrônica — Eletrônica Analógica — FCM 2022

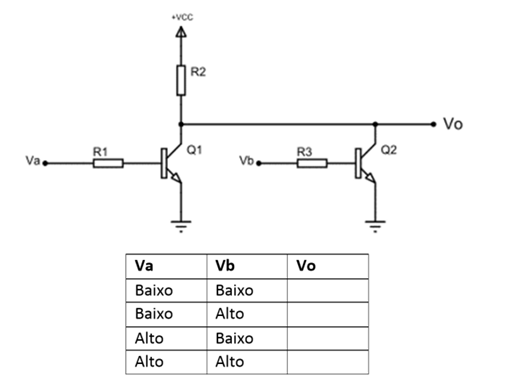

Utilizando o transistor bjt como chave e em função do nível lógico (alto ou baixo) de Va e Vb determine a saída Vo. A sequência correta que apresenta a saída Vo do quadro anterior é

1. AAlto, Baixo, Baixo, Baixo.
2. BAlto, Baixo, Baixo, Alto.
3. CBaixo, Baixo, Baixo, Alto.
4. DBaixo, Baixo, Baixo, Baixo.
5. EAlto, Alto, Alto, Alto.
