Questão de Eletrônica — Eletrônica Analógica — FCM 2022

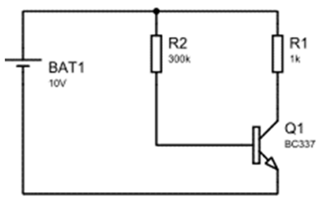

Determine no transistor BJT a corrente de base (Ib),corrente do coletor (Ic) e a diferença de potencial entre o coletor e o emissor (Vce) para o circuito a seguir,onde a diferença de potencial entre a base e o emissor (Vbe) = 1V e o ganho da corrente (β) = 100. Os valores de Ib, Ic e Vce são, respectivamente,

1. A3,3x10-5, 1,0x10-2 e 10V.
2. B3,3x10-4, 3,0x10-2 e 7V.
3. C3,5x10-6, 1,0x10-3 e 8V.
4. D3,0x10-5, 3,0x10-3 e 7V.
5. E3,0x10-6, 3,0x10-2 e 10V.
