Questão de Eletrônica — Eletrônica Analógica — FCM 2022

EletrônicaEletrônica Analógica
Código
gp045986
Banca
FCM
Órgão
IF-BA
Ano
2022
Cargo
Professor PEBTT - Eletromecânica

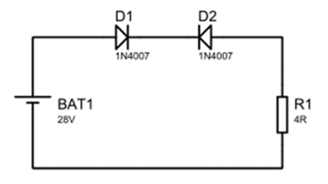

Observe a figura a seguir. Imagem associada para resolução da questão Considerando-se que os diodos do circuito forammodelados como ideais, os valores das quedas detensão nos diodos D1 e D2 e da resistência R1 são,respectivamente,
  1. A28V; 28V; 28V.
  2. B28V; -28V; 0V.
  3. C0V; -28V; 0V.
  4. D27,3V; -27,3V; 0V.
  5. E0V; 0V; 0V.
Revelar gabarito e comentário

GabaritoC — 0V; -28V; 0V.
