Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — IV - UFG 2022
Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Código
- gp045990
- Banca
- IV - UFG
- Órgão
- Prefeitura de Goiânia - GO
- Ano
- 2022
- Cargo
- Analista em Obras e Urbanismo - Engenheiro Eletricista

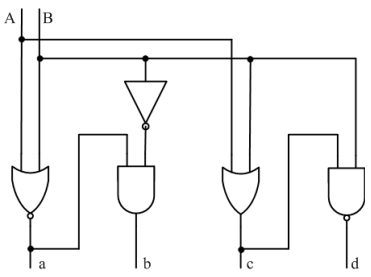

A figura a seguir representa um circuito lógico com duasentradas (A, B) e quatro saídas (a, b, c, d).
Qual é o sinal (A, B) de entrada do circuito que resulta emuma saída (a, b, c, d) = (0, 0, 1, 1)?
Qual é o sinal (A, B) de entrada do circuito que resulta emuma saída (a, b, c, d) = (0, 0, 1, 1)?- A(0, 0)
- B(0, 1)
- C(1, 0)
- D(1, 1)
