Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FCM 2022

Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
Código
gp045992
Banca
FCM
Órgão
IF-BA
Ano
2022
Cargo
Técnico de Laboratório/Eletrônica

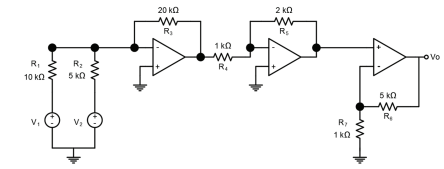

Um circuito composto por três amplificadores operacionais é apresentado na fi gura a seguir.Imagem associada para resolução da questãoEm função de V₁ e V₂, determine o valor da tensão V₀.
  1. AV₀ = -(2V₁ + 4V₂).
  2. BV₀ = (4V₁ + 8V₂).
  3. CV₀ = (20V₁ + 8V₂).
  4. DV₀ = (24V₁ + 48V₂).
  5. EV₀ = -(25V₁ + 8V₂).
Revelar gabarito e comentário

GabaritoD — V₀ = (24V₁ + 48V₂).

Link permanente: /questoes/gp045992
