Questão de Eletroeletrônica — Eletrônica Analógica em Eletroeletrônica — FCM 2022

EletroeletrônicaEletrônica Analógica em Eletroeletrônica
Código
gp046162
Banca
FCM
Órgão
IF-BA
Ano
2022
Cargo
Professor PEBTT - Eletromecânica

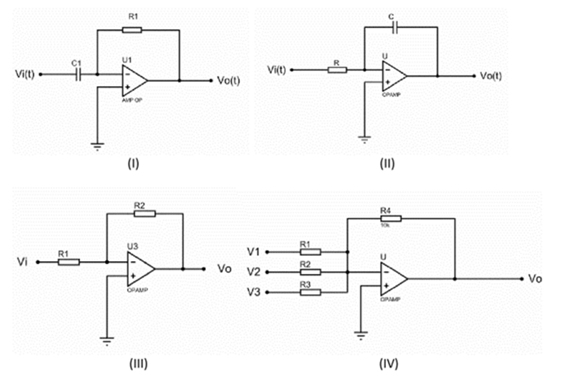

A figura na sequência I, II, III e IV a seguir demostra os amplificadores operacionais. Imagem associada para resolução da questão Os amplificadores operacionais são corretamente apresentados nas respectivas configurações:
  1. Aintegrador, diferenciador, não inversor, somador.
  2. Bdiferenciador, integrador, inversor, somador.
  3. Cdiferenciador, integrador, não inversor, somador.
  4. Dsomador, diferenciador, inversor, integrador.
  5. Esomador, integrador, não inversor, integrador.
Revelar gabarito e comentário

GabaritoB — diferenciador, integrador, inversor, somador.

Link permanente: /questoes/gp046162
