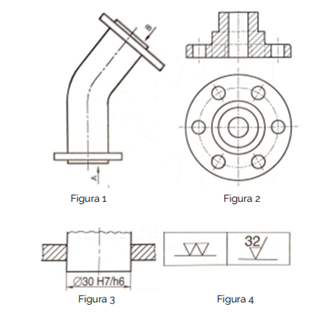

Observe as figuras a seguir.
De acordo com as normas de desenho técnico,
De acordo com as normas de desenho técnico,- Aas letras e as setas ilustradas na Figura 1 indicam aintersecção e a orientação do plano, e a partir dessasinformações foram obtidos os cortes A e B no desenhotécnico.
- Bos símbolos e os números ilustrados na Figura 4 indicamparâmetros de tolerância geométrica.
- Ca simbiologia ISO em desenho de conjunto,representada na Figura 3, é utilizada para montagemfuro-eixo precisa, desmontável por interferência.
- Das linhas tracejadas na Figura 2 representam de formaredundante as partes ocultas no corte do flange.
