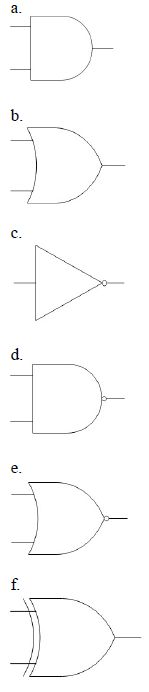

Na eletrônica digital, os sistemas (computadores, processadores de dados, sistemas de controle, codificadores, decodificadores, etc) empregam um pequeno grupo de circuitos lógicos básicos conhecidos como portas. Esse pequeno grupo de circuitos é baseado em três portas básicas que representam as funções lógicas e (and), ou (or), não (not) e flip-flop. O uso adequado dessas portas permite a implementação de todas as expressões geradas pela álgebra de Boole. A álgebra de Boole possui apenas dois estados/valores distintos, 0 (zero) e 1 (um). Dada a representação gráfica a seguir, assinale a alternativa CORRETA associando a representação gráfica da porta com a sua função lógica correta.
Obs. Analisar na seguinte ordem: a-b-c-d-e-f
- AOU (OR), E (AND), XOR, NOU (NOR), NE (NAND), NÃO (NOT).
- BOU (OR), E (AND), NÃO (NOT), NOU (NOR), NE (NAND), XOR.
- CE (AND), OU (OR), XOR, NE (NAND), NOU (NOR), NÃO (NOT).
- DE (AND), OU (OR), NÃO (NOT), NE (NAND), NOU (NOR), XOR.
- EOU (OR), E (AND), NÃO (NOT), NOU (NOR), NE (NAND), XE.
