Questão de Engenharia Elétrica — Teoremas (Thevenin, Norton, Ponte de Wheatstone; Transf. Estrela-Triângulo; etc) — INSTITUTO AOCP 2019

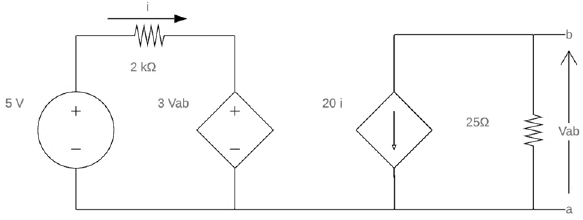

Assinale a alternativa que apresenta os valores corretos do módulo da tensão e da resistência de Thévenin, calculados nos terminais de saída ab do circuito da seguinte figura.

1. A$V_{th} = 5\,\,V,\,\,R_{th} = 100 \Omega$
2. B$V_{th} = 10\,\,V,\,\,R_{th} = 100 \Omega$
3. C$V_{th} = 15\,\,V,\,\,R_{th} = 200 \Omega$
4. D$V_{th} = 5\,\,V,\,\,R_{th} = 200 \Omega$
5. E$V_{th} = 10\,\,V,\,\,R_{th} = 200 \Omega$
