Questão de Engenharia Elétrica — Amplificadores Operacionais, Diferenciais e de Potência — FUNDATEC 2019

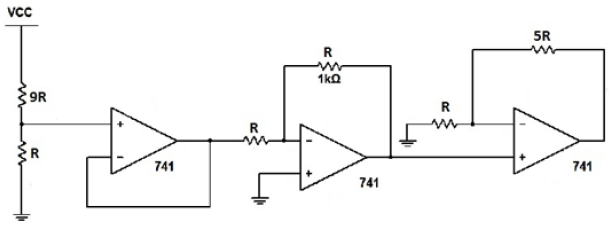

O circuito a seguir foi desenvolvido para condicionar e amplificar o sinal de entrada de um sistema. Para validar o projeto, o projetista utilizou um divisor de tensão na entrada para verificar a função do sistema. Sabendo que o amplificador está devidamente alimentado com tensões simétricas, determine o valor da saída do circuito baseado na tensão de Vcc.

1. A5Vcc/10
2. B-5Vcc/10
3. C6Vcc/10
4. D-6Vcc/10
5. EVcc/10
