Questão de Engenharia Civil — Vigas — IBFC 2020

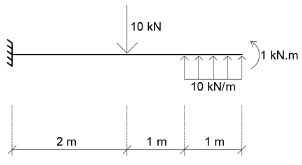

A concepção global de um projeto estrutural predial se dá pelo entendimento de todos os seus elementos. Uma barra, em balanço, engastada na sua extremidade esquerda, tem comprimento de 4 m (metros). Este elemento estrutural está sendo solicitado por uma força pontual de 10 kN (quilonewtons), uma força uniformemente distribuída de 10 kN/m (quilonewtons por metro), e um momento de 1 kN.m (quilonewton metro) tracionando suas fibras inferiores. As orientações e pontos de aplicação dos vetores de força ou momento estão mostrados na figura.

Considere a análise como bidimensional.

Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

(  ) O diagrama fletor resultante da barra é:

(  ) A estrutura é isostática.

(  ) O diagrama de cortante resultante da barra é:

Assinale a alternativa que contém a sequência correta de cima para baixo.
