Questão de Engenharia Civil — Vigas — FUNDATEC 2020

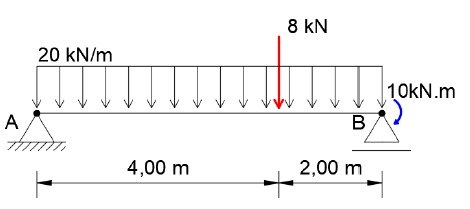

Dada a viga isostática biapoiada abaixo, com uma carga distribuída ao longo de todo seu comprimento de 20 kN/m, uma carga pontual de 8 kN em x = 4 m e um momento fletor pontual de 10 kN.m no ponto B, assinale a alternativa que apresenta corretamente os esforços internos em x=2 metros.

1. ANc=8 kN; Vc=20 kN; Mc=84 kN.m
2. BNc=0 kN; Vc=21 kN; Mc=82 kN.m
3. CNc=4 kN; Vc=8 kN; Mc=-10 kN.m
4. DNc=0 kN; Vc=-19 kN; Mc=128 kN.m
5. ENc=14 kN; Vc=28 kN; Mc= -28 kN.m
