Questão de Design e Artes Gráficas — Geral — FUNDEP 2020

Muito embora não possuam força de lei, as NBRs que tratam das representações em desenhos técnicos, projetos arquitetônicos e mesmo projetos de instalações elétricas, norteiam a apresentação de desenhos, de modo a facilitar a leitura, interpretação e execução destes.

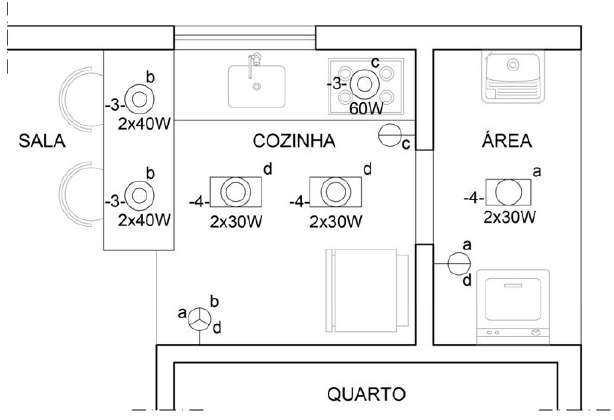

Nesse contexto, analise o projeto luminotécnico representado na figura a seguir, à luz da NBR 5.444, que trata da utilização de símbolos gráficos para instalações elétricas prediais.

A respeito desse projeto, analise as afirmativas a seguir.

I. Na parede que divide a cozinha com o quarto, tem-se um conjunto de interruptores de três comandos, que permite acender e apagar as luminárias centrais da cozinha, as que se encontram sobre o balcão entre a sala e a cozinha e ainda a da área de serviço.

II. Se considerados somente os circuitos e lâmpadas representados no projeto dessa figura, pode-se dizer que será necessário instalar: seis pontos de luz para atender a 11 lâmpadas, sendo seis fluorescentes e cinco incandescentes que, juntas, totalizam 400 watts de potência.

III. De acordo com as indicações dessa figura, pode-se afirmar que estão envolvidos três circuitos distintos, sendo um para o ambiente da área, um segundo para as luminárias da cozinha, e ainda um terceiro que será utilizado para as luminárias acima do balcão que divide os ambientes da sala e da cozinha.

IV. Pelo projeto representado nessa figura, pode-se concluir que todas as luminárias acima do balcão, as do centro da cozinha e ainda a que está sobre o fogão serão de embutir, diferentemente da luminária da área, que será instalada diretamente no teto.

Estão corretas as afirmativas
