Questão de Design e Artes Gráficas — Geral — FUNDEP 2020

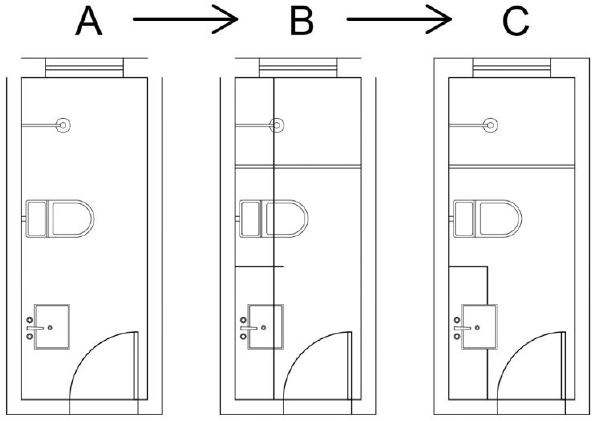

Os comandos de edição no software AutoCAD são bastante úteis para editar desenhos em andamento, produzindo resultados que seriam mais difíceis (ou mais demorados) de serem realizados utilizando-se apenas comandos de desenho. Nesse contexto, analise a edição da figura “A”, a seguir, em seu processo de transformação até o resultado obtido pela figura “C”, levando em consideração que, na figura “A”, não há linhas sobrepostas e que as linhas que aparecem na figura “B” (e não existiam na “A”) são formadas por um único segmento. Durante a edição no software AutoCAD, pode-se afirmar que é possível realizar todas as transformações observadas nessas figuras utilizando apenas os comandos a seguir, exceto:

1. AA → B: move; B → C: trim.
2. BA → B: offset; B → C: fillet.
3. CA → B: copy; B → C: chanfer.
4. DA → B: copy; B → C: fillet.
