Questão de Design e Artes Gráficas — Geral — FUNDEP 2020

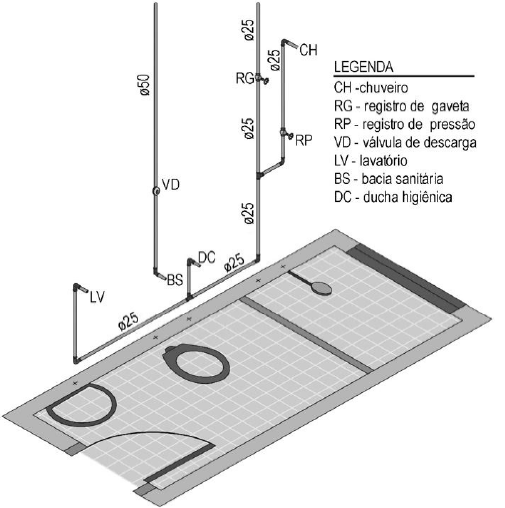

A figura a seguir apresenta os elementos hidráulicos de um banheiro em detalhe isométrico, sendo essa uma representação comumente utilizada nesse tipo de projeto. Nela pode-se verificar o diâmetro das tubulações, as alturas das saídas de água, válvulas e registros, sendo todos estes elementos referenciados na planta baixa do ambiente.

Júnior , 2017, p. 80 (Adaptação).

Nesse contexto, analise as afirmativas a seguir, à luz do que apresenta o livro Instalações hidráulicas e o projeto de arquitetura, de Júnior, 2017.

I. De acordo com essa figura, o fechamento do RG permite interromper o fluxo de água em todas as saídas do banheiro representadas, à exceção da água que chega até VD que, por sua vez, retém ou libera o fluxo para a BS.

II. Ainda que possam variar em função do modelo dos aparelhos instalados, recomenda-se o uso de alturas bastante distintas para as saídas de água LV e DC: 90 cm e 40 cm, respectivamente, o que se justifica pela conveniência durante o uso dos equipamentos a serem instalados nessas saídas, pois um é feito de pé e o outro assentado.

III. Considerando-se que a escala utilizada em plantas baixas de projetos arquitetônicos é geralmente em torno de 1/50, a escala utilizada para representação dos detalhes isométricos é mais ampliada, sendo recomendadas por esse livro as escalas 1/20 ou 1/25.

Está(ão) correta(s) a(s) afirmativa(s)
