Questão de Design e Artes Gráficas — Geral — FUNDEP 2020

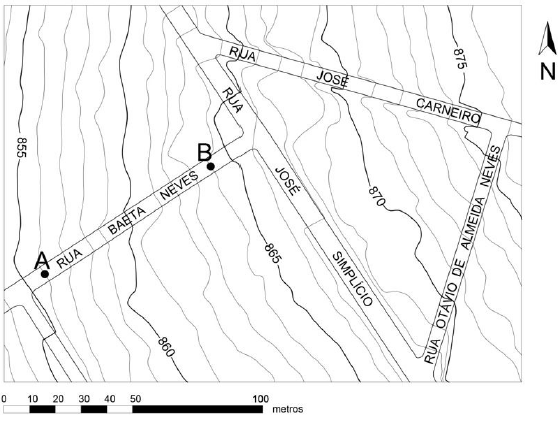

Observe a figura a seguir, que apresenta o mapa de uma área localizada no bairro Trevo, na cidade de Belo Horizonte/MG.

Sobre esse mapa, analise as afirmativas a seguir, assinalando com V as verdadeiras e com F as falsas.

( ) Considerando a distância entre o ponto A e o ponto B como sendo equivalente a 90 metros, é possível concluir que a declividade média nesse trecho é maior que 10%.

( ) Entre os trechos de cada rua separados por suas transversais, o que apresenta menor declividade média é, certamente, o trecho compreendido na rua José Simplício, entre as ruas Baeta Neves e Otávio de Almeida Neves.

( ) Um transeunte que se encontre na esquina da rua José Carneiro com a Rua Otávio de Almeida Neves e que vá se deslocar por quaisquer dessas ruas até a rua José Simplício percorrerá um trecho em aclive.

( ) Esse mapa apresenta curvas de nível equidistantes verticalmente a cada um metro, e suas cotas altimétricas acompanham apenas as curvas que são denominadas de curvas mestras ou principais.

Assinale a sequência correta.
