Questão de Engenharia Mecânica — Termodinâmica — INSTITUTO AOCP 2021

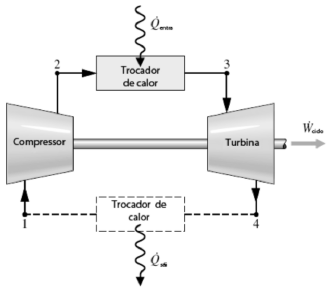

A seguinte figura ilustra um diagrama esquemático de uma turbina a gás de ar padrão.   Ignorando as irreversibilidades associadas à circulação do ar através dos componentes e as perdas por transferência de calor para o ambiente, qual dos gráficos pressão-volume se refere ao ciclo de ar-padrão ideal Brayton?

1. A
2. B
3. C
4. D
5. E
