Questão de Engenharia Civil — Pórticos, Quadros e Arcos — IPPEC 2022

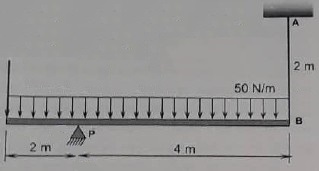

Uma viga é apoiada em P e numa barra AB, recebendo uma carga (força) de 20 N na extremidade esquerda e uma carga distribuída em toda a sua extensão de 50N/m. O seu peso próprio é considerado desprezível.   Determine a tração a que a barra AB está submetida,

1. A180 N
2. B130 N
3. C65 N
4. D140 N
5. E40 N
